TOPOLOGI JARINGAN BESERTA KELEBIHAN DAN KEKURANGANNYA

1.  Topologi Star

PENGERTIAN

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

KELEBIHAN

• ·         Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.
• ·         Tingkat keamanan termasuk tinggi.
• ·         Tahan terhadap lalu lintas jaringan yang sibuk.
• ·         Penambahan dan pengurangan station dapat dilakukan dengan mudah.
• ·         Akses Kontrol terpusat.
• ·         Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan.
• ·         Paling fleksibel.

KEKURANGAN

• ·         Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.
• ·         Boros dalam pemakaian kabel.
• ·         HUB jadi elemen kritis karena kontrol terpusat.
• ·         terlalu penting hub sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan down
• ·         jaringan tergantung pada terminal pusat
• ·         jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat.
• ·         biaya jaringan lebih mahal dari pada bus atau ring
• ·         lebih gampang digunakan

2.  Topologi Bus

PENGERTIAN

Topologi bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

KELEBIHAN

• ·         Harganya lebih murah bila dibandingkan dengan cara star, karena harga kabel yang digunakan lebih murah dan pada jaringan dengan topologi ini tidak dibutuhkan konsetrator.
• ·         Bila salah satu komputer mati, tidak akan mengganggu komputer yang lain.

KEKURANGAN

• ·         Apabila terjadi kabel yang putus, semua komputer tidak dapat digunakan.
• ·         Sering terjadi tabrakan file data yang dikirim.
• ·         Untuk pengembangan ke arah yang lebih luas mengalami hambatan.

3.  Topologi Ring

PENGERTIAN

Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin.

KELEBIHAN

• ·         Hemat kabel
• ·    Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data

KEKURANGAN

• ·         Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan.
• ·         Pengembangan jaringan lebih kaku
• ·         Sulit mendeteksi kerusakan
• ·         Dapat terjadi collision[dua paket data tercampur]
• ·         Diperlukan penanganan dan pengelolaan khusus bandels

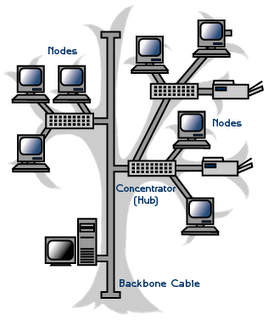

4.  Topologi Tree

PENGERTIAN

Topologi Pohon adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone.

KELEBIHAN

• ·         Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan.

KEKURANGAN

• ·      Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif.
• ·         Cara kerja jaringan pohon ini relatif menjadi lambat.

5.  Topologi Linier

PENGERTIAN

Jaringan komputer dengan topologi runtut (linear topology) biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator). Penyambung yang digunakan berjenis BNC (British Naval Connector: Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.

KELEBIHAN

• ·         hemat kabel,
• ·         tata letak kabel sederhana,
• ·         mudah dikembangkan,
• ·         tidak butuh kendali pusat, dan
• ·         penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan.

KEKURANGAN

• ·         deteksi dan isolasi kesalahan sangat kecil,
• ·         kepadatan lalu lintas tinggi,
• ·         keamanan data kurang terjamin,
• ·         kecepatan akan menurun bila jumlah pemakai bertambah, dan
• ·         diperlukan pengulang (repeater) untuk jarak jauh.

6.  Topologi Mesh

PENGERTIAN

Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software.

KELEBIHAN

•         Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
•         Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
•          Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
•         Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

KEKURANGAN

• ·     Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
• ·       Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
• ·        Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

7.  Topologi Hybrid

PENGERTIAN

Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung ke satu sama lain, mereka tidak menampilkan karakteristik dari setiap topologi satu tertentu. Ini adalah ketika itu menjadi topologi hibrida.

KELEBIHAN

• ·         Fleksibilitas
• ·       Menambah koneksi perangkat lainnya adalah mudah, karena node baru dan / atau periferal dapat dihubungkan ke topologi dan kata topologi dapat dihubungkan dengan topologi hybrid dengan mudah.

KEKURANGAN

• ·         Pengelolaan sulit
• ·         Biaya mahal dibanding topologi lainnya
• ·         Instalasi dan konfigurasi topologi sulit

8.  Topologi Broadcast

PENGERTIAN

Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.

9.  Topologi Hierarki

PENGERTIAN

Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang diswitchungkan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

KELEBIHAN

• ·        Data terpusat secara hirarki sehingga manajeman data lebih baik dan muda terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas;

KEKURANGAN

• ·         Komputer di bawahnya tidak dapat dioprasikan apabila kabel pada komputer tingkat atasnya terputus
• ·         Dapat terjadi tabrakan file (collision)

10.     Topologi Peer to Peer

PENGERTIAN

Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer).

KELEBIHAN

•    .  Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang di milikinya seperti hardisk, drive, modem dan printer.
•    . Biaya operasional relatif lebih murah di bandingkan dengan tipe jaringan clien-server. salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan.
•    . Kelangsungan kerja tidak tergantung pada satu server. sehingga bila satu komputer mengalami gangguan atau rusak tidak akan mengganggu komputer lain.

KEKURANGAN

• ·      Jaringan relatif lebih sulit, karena pada jaringan peer to peer setiap komputer di mungkinkan akan terlibat dalam komunikasi yang ada.di jaringan clien-server komunikasi adalah antara server dan workstation.
•       Sistem keamanan jaringan adalah di tentukan masing masing user dengan mengatur keamanan masing masing fasilitas yang di miliki.
•        Karena data jaringan tersebar di masing masing komputer dalam jaringan. maka backup harus dilakukan masing masing komputer tersebut.
